37,5 mm Gobo Kullanan Projektörler ve Ölçü Rehberi
Logo Yansıt • Gobo uyumluluk rehberi
Doğru ölçü.
Doğru cihaz.
Net bir başlangıç.
37,5 mm gobo, dış çapı 37,5 milimetre olan logo veya desen diskini ifade eder. Uygun gobo seçimi için dış çapın yanında görüntü alanı, kalınlık ve cihaz modeli de kontrol edilmelidir.
Şematik gösterim • Gerçek ölçekte değildir.
Logo alanı, dış çaptan daha küçüktür.
Kısa cevap
37,5 mm gobo hangi cihazlarda kullanılır?
Martin MAC Viper Profile, MAC III Profile ve MAC 2000 Profile, üretici teknik bilgilerinde 37,5 mm gobo dış çapı belirtilen cihaz örnekleridir. Ancak bu üç modelin görüntü alanı ve kalınlık gereksinimleri aynı değildir. Aşağıdaki tablo, modelinizi doğru ölçüyle eşleştirmenize yardımcı olur.
Fotoğraflı model rehberi
Üretici bilgisiyle doğrulanan cihazlar
Bu kartlar gobo uyumluluğunu açıklar; cihaz stok veya satış ilanı değildir. Görseller ilgili Martin modellerine aittir.
37,5 mm dış çap
Martin MAC Viper Profile
Görüntü çapı: 27 mm
E27 ölçüsü kullanır. Üretici metal goboları onaylamaz; uygun kaplamalı borosilikat cam gerekir.
37,5 mm dış çap
Martin MAC III Profile
Görüntü çapı: 30 mm ±0,4 mm
E ölçüsü kullanır. Üretici metal goboları onaylamaz; cam ve kaplama seçimi teknik şartnameye uymalıdır.
37,5 mm dış çap
Martin MAC 2000 Profile
Görüntü çapı: 30 mm
Cam ve alüminyum için kalınlık sınırları farklıdır. Gobo çarkı ve tutucu kontrol edilerek sipariş verilmelidir.
Yan yana karşılaştırın
37,5 mm gobo ölçü ve uyumluluk tablosu
| Cihaz | Dış çap / tolerans | Maksimum görüntü çapı | Kalınlık bilgisi |
|---|---|---|---|
| Martin MAC Viper Profile | 37,5 mm +0/−0,2 mm | 27 mm | 1,1 mm ±0,1 mm |
| Martin MAC III Profile | 37,5 mm +0/−0,2 mm | 30 mm ±0,4 mm | 1,1 mm ±0,1 mm |
| Martin MAC 2000 Profile | 37,5 mm +0/−0,3 mm | 30 mm | Cam: en fazla 7 mm; alüminyum: 0,5 mm |
Değerler genel seri adına değil, tabloda yazan modele aittir. Kalınlık değerleri önerilen sipariş kalınlığı olarak yorumlanmamalı; tutucu ve üretici kılavuzuyla birlikte değerlendirilmelidir.
Diğer markalar ve model varyantları
Martin MiniMAC Maestro, SGM G-Spot Turbo, Robe ColorSpot 1200 AT / 1200E AT, Clay Paky Alpha serisi ve High End Systems modelleri için yalnızca model adından hareketle sipariş verilmemelidir. Tam model ve ilgili gobo yuvasının teknik belgesi üzerinden ayrıca kontrol gerekir.
Örneğin Robe ColorSpot 1200 AT ürün sayfası cam gobo için 37,0 mm dış çap belirtirken üreticinin yedek parça kataloğunda 37,5 mm adlandırmalı parçalar da bulunur. Bu nedenle bu rehberde kesin uyumluluk tablosuna alınmamıştır. Robe ürün bilgisi · Robe parça kaydı
Logo Yansıt’tan gerçek çekimler
Gobo ve logo yansıtma örnekleri

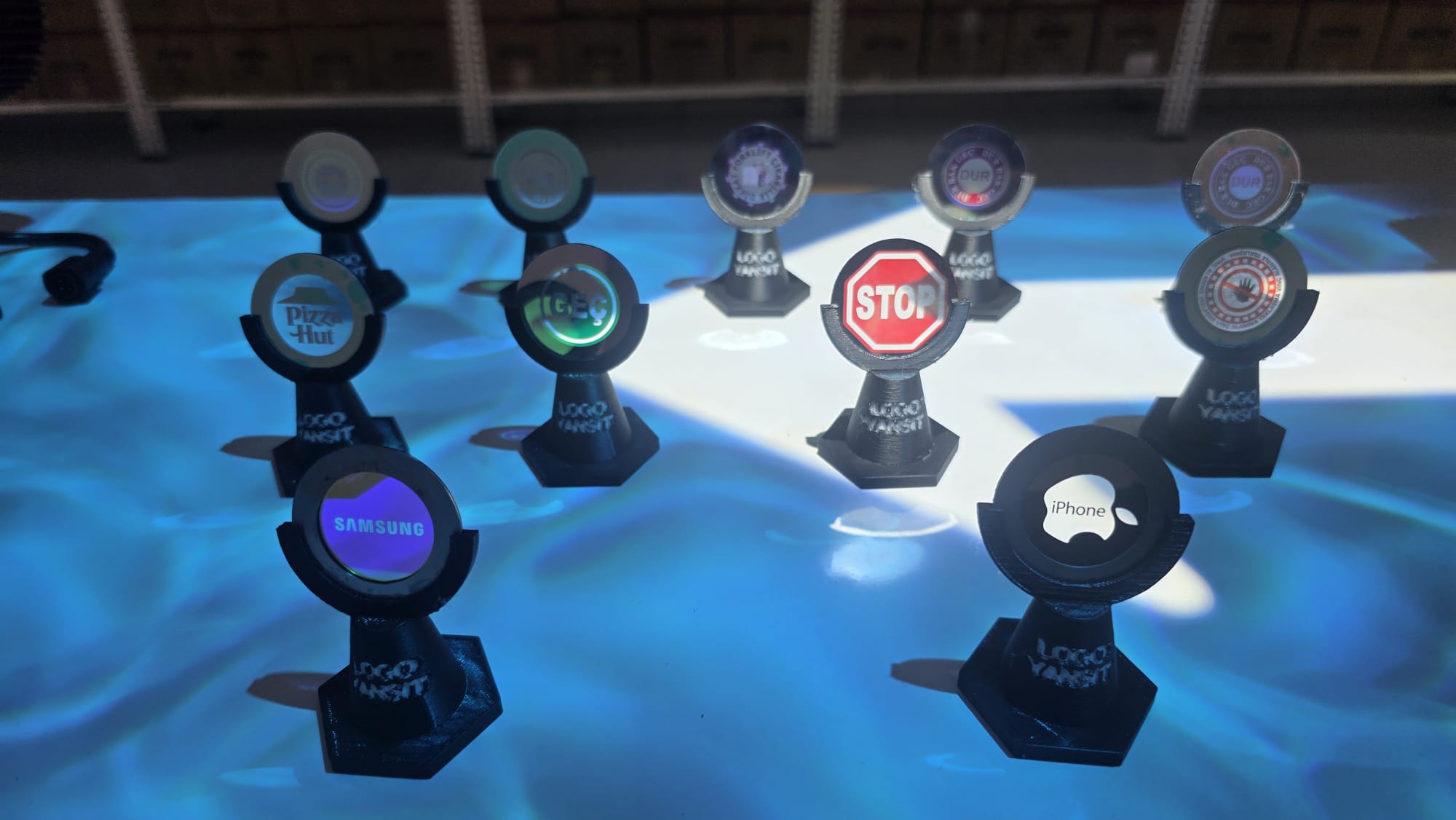

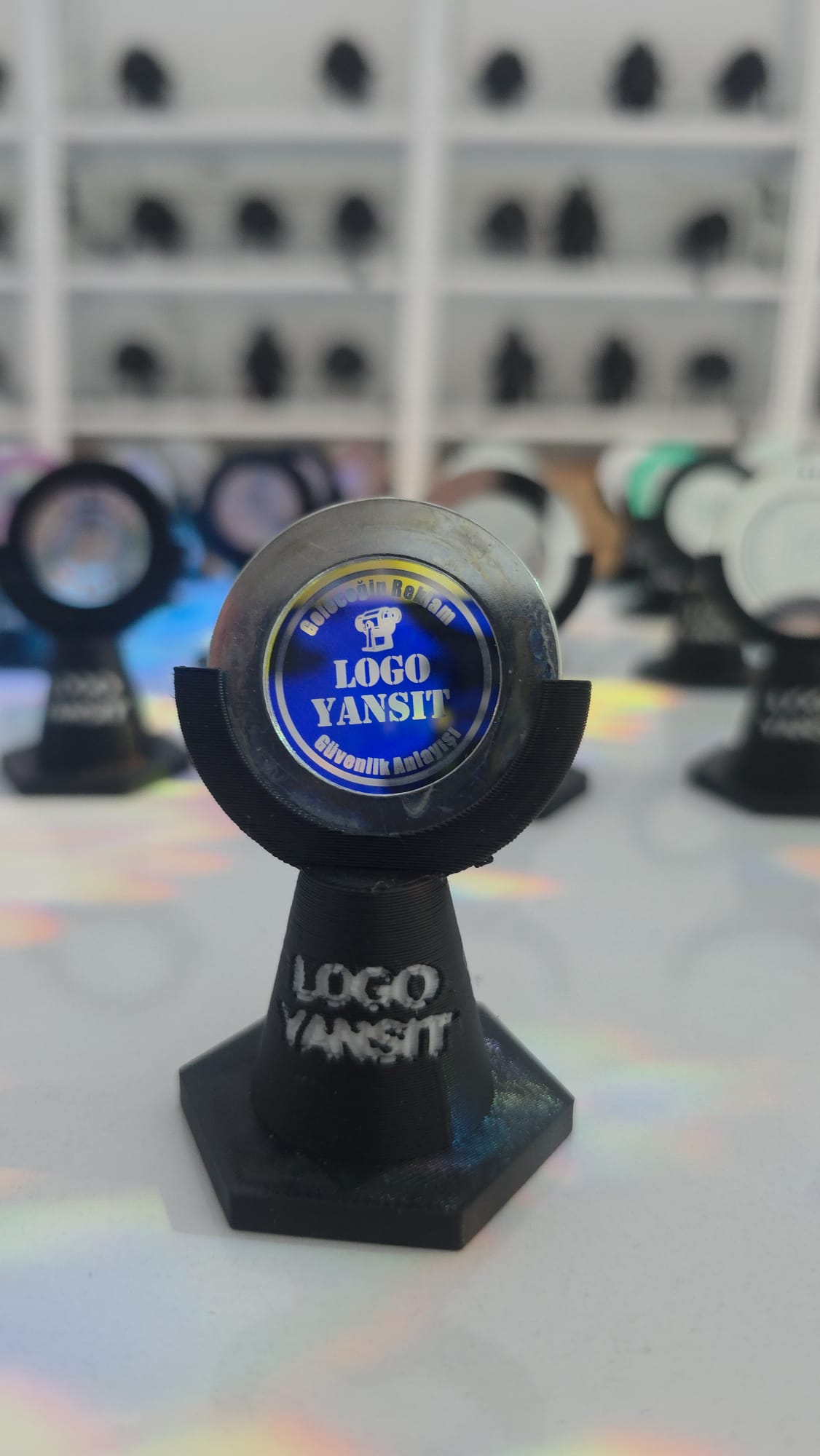

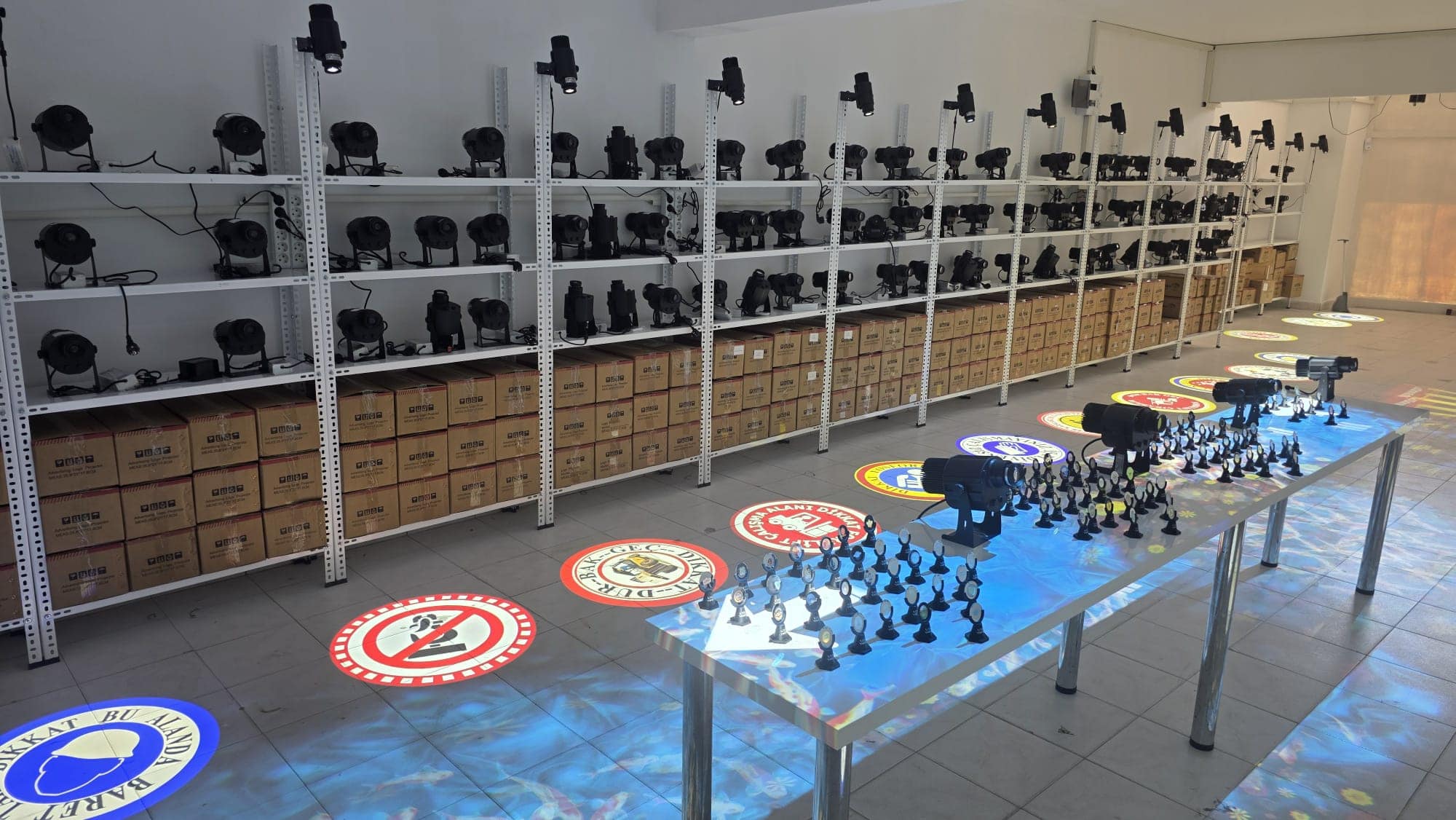

Cam gobo üzerindeki tasarımı, projektörün görünümünü ve zemindeki yansımayı birlikte inceleyin. Aşağıdaki fotoğraflar Logo Yansıt’ın ürün ve showroom çekimleridir.
Bu galeri tasarım ve uygulama örneklerini gösterir. Görsellerdeki her cihazın veya gobonun 37,5 mm olduğu anlamına gelmez; ölçü uyumluluğu yukarıdaki model tablosu ve cihazın teknik belgesi üzerinden kontrol edilir. Fotoğraflara dokunarak büyük boy görüntüleyebilirsiniz.
Uygulamayı hareketli görün
Cam gobo ve showroom videoları
Gobo örneklerini ve yansıtma uygulamalarını videolardan izleyin. Videoları oynat düğmesiyle başlatabilir, ses ve tam ekran seçeneklerini oynatıcıdan yönetebilirsiniz.
Cam gobo tanıtımı
Yaklaşık 1 dakika 12 saniye. Cam gobo örneklerini yakından gösteren tanıtım kaydı.
Showroomda logo yansıtma
Yaklaşık 1 dakika 59 saniye. Showroomdaki gobo, cihaz ve zemin yansıtma örnekleri.
Üç ölçüyü birbirinden ayırın
Gobo ölçüsü nasıl kontrol edilir?
01 · Dış çap
Diskin bir dış kenarından karşı kenarına, merkezden geçerek ölçülen mesafedir. 37,5 mm bu rehberde dış çapı belirtir; tutucunun dış ölçüsü değildir.
02 · Görüntü alanı
Logo veya desenin yerleşeceği kullanılabilir alandır. Tasarım dış çapa kadar büyütülürse kenarlar kesilebilir. Modelin maksimum görüntü çapı esas alınmalıdır.
03 · Kalınlık
Diskin kenardan ölçülen kalınlığıdır. Fazla kalın veya ince bir gobo, tutucuya uygun oturmayabilir. Malzeme ve tolerans bilgisiyle birlikte kontrol edilir.
Cihazı kapatıp enerjisini kesin ve üreticinin soğuma talimatını uygulayın. Gobo değişimini cihazın bakım kılavuzuna uygun yaptırın. Mevcut parçayı kumpasla ölçmek yardımcıdır; son karar için üreticinin model bazlı teknik belgesini kullanın.
Logonuzdan üretime
Özel logo gobo siparişi için neler gerekli?
Göndereceğiniz bilgiler
- Marka ve tam model: mümkünse cihaz etiketi fotoğrafıyla.
- Ölçüler: dış çap, görüntü çapı ve kalınlık; varsa mevcut gobo ve tutucu fotoğrafı.
- Logo dosyası: tercihen vektörel PDF, SVG veya AI; elinizde yalnızca görsel varsa onu paylaşın.
- Tasarım ve adet: tek renk veya çok renkli görünüm, istediğiniz miktar.
- Kullanım bilgisi: yansıtılacak yüzey, yaklaşık mesafe ve ortam aydınlığı.
Önce uyumluluk, sonra teklif
Logo Yansıt ile cihaz ve tasarım bilgilerinizi paylaşarak 37,5 mm özel gobo talebinizi iletebilirsiniz. Malzeme, renk sayısı, detay düzeyi ve adet; üretim yöntemi ile fiyatın belirlenmesinde etkilidir.
Mağaza logosu, etkinlik deseni veya yönlendirme görseli hazırlarken okunaklı çizgiler ve yeterli boşluk kullanın. Çok küçük yazılar ve yoğun ayrıntılar için tasarımın üretime uygunluğu ayrıca değerlendirilmelidir.
Merak edilenler
37,5 mm gobo hakkında sık sorulan sorular
37,5 mm ile 37.5 mm gobo aynı ölçü müdür?
Evet. Virgül ve nokta, ondalık ayırıcı olarak kullanılan iki farklı yazımdır. Her ikisi de 37,5 milimetreyi ifade eder.
37,5 mm gobo hangi projektörlerde kullanılır?
Üretici teknik bilgilerinde Martin MAC Viper Profile, MAC III Profile ve MAC 2000 Profile için 37,5 mm dış çap belirtilir. Görüntü alanı, kalınlık, malzeme ve tolerans değerleri modelden modele değişir.
Dış çapı aynı olan gobolar birbirinin yerine takılabilir mi?
Yalnızca dış çapın aynı olması yeterli değildir. Görüntü çapı, kalınlık, malzeme, kaplama yönü ve gobo tutucusu da cihazın teknik gereksinimleriyle eşleşmelidir.
37,5 mm gobonun üzerine 37,5 mm logo basılır mı?
Hayır. 37,5 mm bu rehberde diskin dış çapıdır. Tasarım alanı daha küçüktür: MAC Viper Profile için en fazla 27 mm, MAC III Profile için 30 mm ±0,4 mm, MAC 2000 Profile için en fazla 30 mm belirtilir.
Cam gobo mu, metal gobo mu seçmeliyim?
Seçimi cihazın üretici belgesi belirler. Örneğin MAC Viper Profile ve MAC III Profile için metal gobo onaylanmaz. Tam renkli logo veya özel tasarım taleplerinde üretim yöntemi ayrıca değerlendirilir.
Gobo siparişi için hangi bilgileri göndermeliyim?
Marka ve tam model adı, cihaz etiketi fotoğrafı, mevcut gobonun dış çapı ve kalınlığı, varsa tutucu fotoğrafı, logo dosyası ve istediğiniz adet yeterli bir başlangıçtır. Nihai üretim ölçüleri uyumluluk kontrolünden sonra netleştirilmelidir.
37,5 mm gobo fiyatı neye göre belirlenir?
Fiyat; cam veya metal seçimi, renk sayısı, tasarım ayrıntıları, adet ve cihazın üretim gereksinimlerine göre değişir. Modelinizi ve logo dosyanızı göndererek teklif isteyebilirsiniz.
Gobo ölçüsü yansıtma mesafesini belirler mi?
Tek başına belirlemez. Görüntünün büyüklüğü ve görünürlüğü; projektörün optiği, lens açısı, ışık gücü, ortam aydınlığı, yüzey ve mesafeyle birlikte değerlendirilir.
Cihazınıza uygun goboyu birlikte belirleyelim.
Model etiketini, mevcut gobo ölçüsünü ve logonuzu gönderin. Uyumluluk kontrolü ve fiyat teklifi için bize ulaşın.
