Gobo ölçüleri:
Doğru ölçü.
Net yansıtma.
Cihazınıza uygun goboyu seçmek için üç ölçüyü birlikte kontrol edin: dış çap, görüntü alanı ve kalınlık. Marka ve modelinizi tabloda bulun, siparişinizi doğru bilgilerle hazırlayın.
Milimetreler fark yaratır.

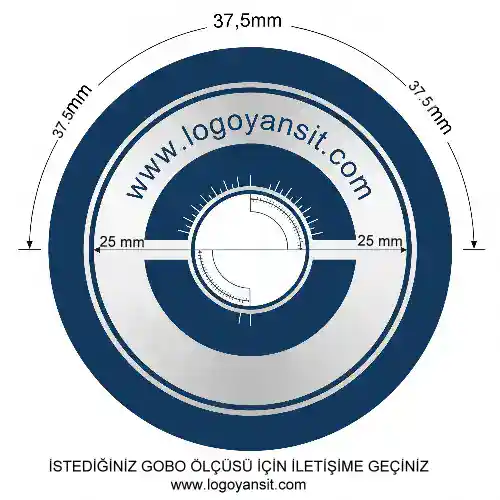

Gobo boyutu tek bir sayıdan oluşmaz. Diskin tutucuya oturması ve tasarımın doğru yansıması için bu üç bilgi birlikte değerlendirilir.
Cihaza oturan ölçü
Gobo diskinin bir kenarından diğer kenarına toplam çapıdır. Cihazın gobo tutucusuyla eşleşmelidir.
Logonun sınırları
Logo veya desenin yerleşeceği kullanılabilir alandır. Tasarım bu sınırın dışına taşarsa yansımada kesilebilir.
Montajın üçüncü boyutu
Diskin yandan ölçülen kalınlığıdır. Tutucu, sabitleme sistemi ve üreticinin belirttiği toleranslarla uyumlu olmalıdır.
Gobo ölçünüzü bulun.
Martin, Robe, Chauvet, Clay Paky ve High End Systems cihazlarını arayın. Tüm ölçüler milimetre (mm) cinsindedir.
30 model grubu listeleniyor.
| Marka / Model | Dış çap (mm) | Görüntü alanı (mm) | Kalınlık (mm) |
|---|---|---|---|
| MartinMAC 500 / 550 / 700 | 27,9 | 23 | 0,5–4,0 |
| RobeColorSpot 250 AT / 575 AT | 26,8 | 22 | 1,1–1,5 |
| High End SystemsStudio Spot 250 | 25,5 | 22 | 1,1–1,5 |
| Clay PakyAlpha Spot HPE 300 (rotating) | 25,7 | 23 | 1,1–1,5 |
| ChauvetIntimidator Spot 260 / 355 / 360 | 24 | 20 | 1,1–1,5 |
| ChauvetIntimidator Spot 250 / 400 IRC | 26,7 | 23 | 1,1–1,5 |
| ChauvetLegend 150 R / 250 RX | 26,5 | 21 | 1,1–1,5 |
| ChauvetQ-Spot 150 / 152 / 160 LED | 25–25,8 | 18–21 | 1,1–1,5 |
| RobeSpot 150 XT / 160 XT | 26,5–26,8 | 22–22,5 | 1,1–1,5 |
| RobeScan 250 XT | 26,8 | 22 | 1,1–1,5 |
| High End SystemsTrackspot | 25 | 22 | 1,1–1,5 |
| High End SystemsTrackspot 2 | 24,7 | 19,5 | 1,1 |
| High End SystemsIntellabeam | 25 | 22 | 1,1–1,5 |
| High End SystemsTechnoBeam | 25 | 22 | 1,1–1,5 |
| High End SystemsStudio Spot 575 | 36,3 | 31,5 | 1,1–1,5 |
| High End SystemsCyberlight | 44 | 36 | 1,1–1,5 |
| High End SystemsShowgun | 64,9 | 53 | 1,1–1,5 |
| MartinMAC 2000 Profile | 37,5 | 30 | 1,1–3,0 |
| MartinMAC III Profile | 37,5 | 30 | 1,1–3,0 |
| MartinMiniMAC Maestro | 37,5 | 30 | 1,1–3,0 |
| MartinMiniMAC Profile | 22,5 | 17 | 1,1–1,8 |
| MartinMania SCX 600 / 700 / 800 | 22,5 | 17 | 1,1–1,8 |
| MartinPro 518 | 21,5 | 14 | 1,1–1,8 |
| MartinPro 918 | 27,9 | 23 | 0,5–4,0 |
| MartinPro 1220 | 37,5 | 30 | 1,1–3,0 |
| MartinPal 1200 | 50 | 38–40 | 1,1–1,5 |
| MartinImager | 53,3 | 39 | 1,1–1,5 |
| MartinImagescan | 40 | Belirtilmemiş | 1,1–1,5 |
| MartinEGO 02 | 22,5 | 17 | 1,1–1,8 |
| MartinMAC 250 Krypton / Entour | 22,5 | 17 | 1,1–1,8 |
Bu filtrelerle eşleşen model bulunamadı. Filtreleri temizleyin veya cihaz etiketinizin fotoğrafıyla bize ulaşın.
Modelinizden
üretim ölçüsüne.
Doğru bilgileri paylaşın; cihazınıza uygun üretim seçeneğini birlikte değerlendirelim.
- Cihazınızı tanımlayınMarka, tam model adı ve cihaz etiketinin fotoğrafını hazırlayın.
- Üç ölçüyü kontrol edinDış çapı, görüntü alanını ve kalınlığı mm olarak iletin. Varsa kılavuzdaki ilgili sayfayı ekleyin.
- Logo ve tutucu fotoğrafını gönderinMevcut gobo ve yuva fotoğraflarıyla logo dosyanızı paylaşın; uygunluk ve fiyat bilgisi alın.
Gobo ölçüleri hakkında
sık sorulan sorular.
Gobo ölçüsü nasıl belirlenir?
Gobo ölçüsü, cihazın tam marka ve modeline göre belirlenir. Dış çap, kullanılabilir görüntü alanı ve kalınlık birlikte kontrol edilmelidir. Siparişten önce üretici kılavuzundaki gobo bilgilerini ve mevcut tutucuyu doğrulayın.
Dış çap ile görüntü alanı arasındaki fark nedir?
Dış çap, gobo diskinin kenardan kenara toplam ölçüsüdür. Görüntü alanı ise logo veya desenin yerleştiği kullanılabilir bölgedir. Tasarım dış çapın tamamına yerleştirilirse kenarları yansımada kesilebilir.
22,5 mm, 24 mm ve 37,5 mm gobolar birbirinin yerine kullanılabilir mi?
Hayır. Farklı dış çaplar farklı tutuculara karşılık gelir. Aynı dış çapa sahip iki gobo için de görüntü alanı, kalınlık, malzeme ve cihazın gobo yuvası ayrıca kontrol edilmelidir.
Aynı marka içindeki her cihaz aynı goboyu kullanır mı?
Hayır. Aynı markanın farklı serilerinde ve bir cihazın sabit veya döner gobo tekerleklerinde ölçü ve montaj koşulları değişebilir. Yalnızca marka adı veya cihazın watt değeriyle sipariş verilmemelidir.
Gobo çapı, duvara yansıyan logonun çapı mıdır?
Hayır. Gobo çapı cihazın içine yerleşen diskin ölçüsüdür. Duvara veya zemine yansıyan görüntünün büyüklüğü; lens, projeksiyon mesafesi ve tasarımın görüntü alanındaki yerleşimine bağlıdır.
Özel ölçüde cam gobo yaptırmak için ne göndermeliyim?
Cihazın tam marka ve modelini, mevcut gobonun dış çapını, görüntü alanını ve kalınlığını iletin. Cihaz etiketi, gobo tutucusu ve mevcut gobonun fotoğraflarıyla birlikte logo dosyanızı paylaşın. Üretim uygunluğu ve fiyat bu bilgilere göre değerlendirilir.
